芯片測試，很多人都不會感到陌生，尤其是電子產品生產商。今天，小編給大家介紹芯片測試的三種方法，感興趣的朋友一起往下看吧~

1.外觀檢查

外觀檢查就是目測或利用一些簡單儀器，如立體顯微鏡、金相顯微鏡甚至放大鏡等工具檢查PCB的外觀，尋找失效的部位和相關的物證，主要的作用就是失效定位和初步判斷PCB的失效模式。外觀檢查主要檢查PCB的污染、腐蝕、爆板的位置、電路布線以及失效的規律性、是批次的還是個別的問題，是不是總是集中在某個區域等等。另外，有許多PCB的失效是在組裝成PCBA后才發現，是不是組裝工藝過程以及過程所用材料的影響導致的失效也需要仔細檢查失效區域的特征。

2.X射線透視檢查

對于某些不能通過外觀檢查到的部位以及PCB的通孔內部和其他內部缺陷，只好使用X射線透視系統來檢查。X光透視系統就是利用不同材料厚度或是不同材料密度對X光的吸濕或透過率的不同原理來成像。該技術更多地用來檢查PCBA焊點內部的缺陷、通孔內部缺陷和高密度封裝的BGA或CSP器件的缺陷焊點的定位。

3.切片分析

切片分析就是通過取樣、鑲嵌、切片、拋磨、腐蝕、觀察等一系列手段和步驟獲得PCB橫截面結構的過程。通過切片分析可以得到反映PCB（通孔、鍍層等）質量的微觀結構的豐富信息，為下一步的質量改進提供很好的依據。但是該方法是具有破壞性的，一旦進行了切片，樣品就必然遭到破壞；同時該方法制樣要求高，制樣耗時也較長，需要訓練有素的技術人員來完成。

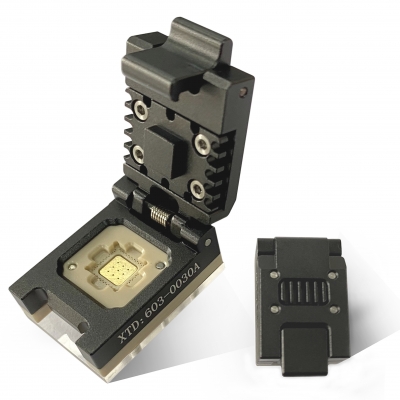

以上就是今天的內容啦，希望對大家有所幫助，需要芯片測試的朋友可以了解一下我們的芯片測試座哦，歡迎前來咨詢~
